Die Funktion Gravieren wird zur Gravur von Text, Bögen, Linien und Splines in einer dreidimensionalen Form mit 3-Achsen-Werkzeug-Bewegungen eingesetzt. Wenn die Funktion Gravieren der CAM-Baumstruktur bereits hinzugefügt wurde, nimmt das System automatisch die folgenden Elemente mit in die Baumstruktur auf:
Geometrie - Mithilfe dieses Elements in der CAM-Baumstruktur kann/können die Kontur(en) angegeben werden, die zur Berechnung der Werkzeugbewegung eingesetzt wird/werden.
Gravieren - Klicken Sie mit der rechten Maustaste auf dieses Element in der CAM-Baumstruktur, um ein Popupmenü mit drei Optionen anzuzeigen:
Ändern - Ermöglicht die Abänderung der Einstellungen, die für die Berechnung der Werkzeugbewegungen verwendet werden. Weitere Informationen über dieses Dialogfeld und alle verfügbaren Optionen für diesen Funktionstyp finden Sie unter Gravur-Assistent.
Werkzeugweg berechnen - Bei Auswahl dieser Option beginnt das System mit der Berechnung des Werkzeugwegs.
Posting Ja/Nein - Mithilfe dieser Option kann angegeben werden, ob eine Funktion in der CAM-Baumstruktur in den Code, der für das System ausgegeben wird, aufgenommen werden soll.
Schruppen - Klicken Sie mit der rechten Maustaste auf dieses Element in der CAM-Baumstruktur, um ein Popupmenü mit zwei Optionen zur Änderung der Sichtbarkeit und Farbe im erstellten Werkzeugweg anzuzeigen.
Farbe - Bei Auswahl dieser Option wird ein Dialogfeld angezeigt, in dem der Anwender die Farbe zur Verwendung in dem ausgewählten Gravur-Werkzeugweg ändern kann.
Ausblenden - Bei Auswahl dieser Option blendet das System den ausgewählten Gravur-Werkzeugweg aus, wenn dieser zuvor angezeigt wurde, oder blendet ihn ein, wenn er zuvor im Workspace nicht sichtbar war.

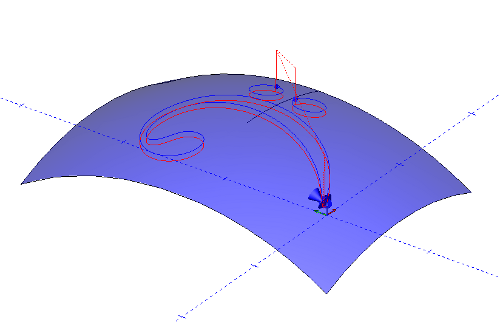

In der nachfolgenden Abbildung finden Sie ein Beispiel des erzeugten Werkzeugwegs:

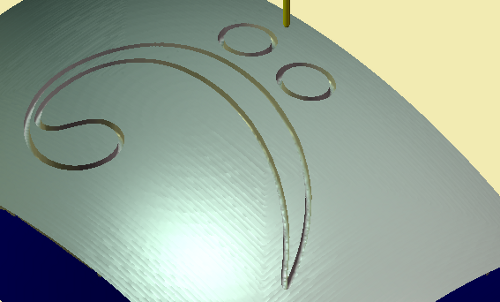

Im Fenster Prüfen sieht das Endergebnis folgendermaßen aus:
