Sobald Sie ein Teil zur Bearbeitung in die Software geladen oder erstellt haben, sollten Sie ein Koordinatensystem erstellen. Das ist nötig, bevor Sie das Maschinenkoordinatensystem in der CAM-Baumstruktur einrichten können, um die Lage der Nullposition des Teils festzulegen. Der Grund dafür ist, dass Sie die Maschinenkoordinate in der CAM-Baumstruktur festlegen müssen. Die Software benötigt diese Informationen, damit der Werkzeugweg und das von Ihnen erstellte G-Programm korrekt sind. Hier ist ein Beispiel und die dafür zu verwendende Methode.
Gehen Sie in SolidWorks zu „Datei” und wählen Sie „Öffnen”.
Suchen Sie die Datei 2DExample.SLDPRT, klicken Sie diese an und klicken Sie dann auf „Öffnen”, um die Datei zu laden.
Wenn die Teiledatei im Workspace geöffnet wird, wollen wir die Maschinenkoordinate für die Erstellung des Werkzeugwegs festlegen. Klicken Sie auf die Funktions-Registerkarte.
3. Klicken Sie dann auf die Schaltfläche „Referenzgeometrie” und wählen Sie dann „Koordinatensystem”.
Hierdurch wird der Property Manager für das Koordinatensystem auf dem Bildschirm geladen.
Das legt das erste Feld fest und ermöglicht es Ihnen, die X-, Y- und Z-Achsen zu bestimmen. Jetzt müssen Sie die X-Achse festlegen. Positionieren Sie den Cursor auf der nächsten Kante im untenstehenden Diagramm und klicken Sie, um die X-Achsen-Kante zu wählen.
Sie sehen, dass die Y-Achsenkante ausgewählt werden kann, sobald Sie die X-Achsenkante angeklickt haben. Sehen Sie sich das nächste Diagramm an.
Positionieren Sie jetzt den Cursor im Z-Achsen-Feld des Property Manager und klicken Sie. Jetzt müssen Sie die nächste Kante durch Anklicken auswählen. Sehen Sie sich das nächste Diagramm an.
Klicken Sie dann auf das grüne Häkchen, um zuzustimmen und anzugeben, dass Sie die Einrichtung der Maschinenkoordinate beendet haben.

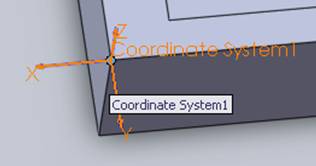

Jetzt haben Sie ein neues Koordinatensystem für dieses Teil.
Wenn Sie jetzt die CAM-Baumstruktur öffnen, sehen Sie die Koordinate für Maschineneinrichtung.
Positionieren Sie für die Einrichtung der Maschinenkoordinate Ihren Cursor darauf und klicken Sie mit der rechten Maustaste. Wählen Sie „Selektieren”, indem Sie es anklicken. Das öffnet den „Auswahlmanager”. Sie können auf das Koordinatensystem auf dem Teil klicken, und es wird unter „Ausgewählte Elemente” aufgeführt. Wenn Sie auf das grüne Häkchen klicken, um OK zu markieren, wird der Auswahlmanager ausgeblendet und Sie sehen, dass neben „Maschineneinrichtung” in der CAM-Baumstruktur kein rotes Pluszeichen mehr steht und Sie nun eine Bearbeitungsfunktion laden können.
Sie können das Koordinatensystem benennen, indem Sie auf das Fenster doppelklicken und einen Namen eingeben.
Wenn Sie dann auf das grüne Häkchen klicken, um OK zu markieren, erscheint der Name in der CAM-Baumstruktur.
