Seleccion de Geometria de Fresado en 2 Ejes

Cuando se selecciona la geometria para funciones de Fresado 2 Ejes, usted tiene multiples opciones. Las funciones de Fresado 2 Ejes le permiten seleccionar geometria 2D, bordes, caras, y funciones desde el Administrador de funciones de SolidWorks o directamente desde la pieza en el area de dibujo.

Usted no puede seleccionar una combinación de caras y bordes. Para simplificar el proceso usted puede solamente seleccionar geometria 2D y bordes para una operacion de fresado, o seleccionar caras y funciones CAD que contengan caras para una funcion de fresado.

NOTA: Cuando se seleccionan entidades de puntos, solamente la imformacion de diametro es importada a la funcion. La informacion de Profundidad debe ser ingresda manualmente.

TIP: Es importante entender como la informacion de diamtero y profundidad son reconocidos por el sistema, dependiendo en su seleccion.  Esto es importante cuando se seleccionan bordes. Se debe seleccionar siempre el borde inferior del agujero para que el sistema pueda calcular la profundidad del agujero.

La Guia de Seleccion

Opciones de Seleccion

• Seleccionar Entidades Completas - Seleccionar esta casilla, le permite seleccionar una entidad completa para ser procesada por la operacion de mecanizado.

La lista de Elementos Seleccionados muestra los elementos seleccionados actualmente para la funcion. Usted puede hacer clic derecho en la ventana para borrar o eliminar elementos seleccionados.

Parametros

• Auto Agrupar - Al seleccionar esta casilla de verificación automáticamente todos los grupos de los agujeros del mismo diámetro y la profundidad en función de una máquina. La desactivación de esta casilla de verificación hace que el sistema para producir una característica de mecanizado para cada agujero.

• Plano Rápido - Este es el valor que se utiliza como plano rápido dentro de la función de mecanizado.

• Tolerancia - Este valor se utiliza en la detección de características en función del tipo de las selecciones realizadas.



Options

• Revisar corte Extra - Seleccionando esta casilla, se garantiza que no haya cortes extras. si la opcion no esta seleccionada, los bordes de las caras seran usados directamente.

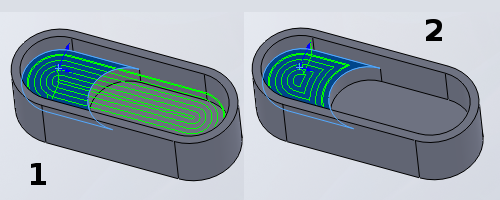

• Extension Horizontal - Seleccionando esta casilla, le permite al software hacer ajustes a los contornos seleccionados para proveer un trazo de herramienta optimo. esta opcion es usada principalmente para cuando se tabaja con vaciados de multiples profundidades. En seguida, usted se dara cuenta que que la imagen a la izquierda (1) muestra la Extension Horizontal de una funcion de vaciado. La imagen a la derecha (2) muestra el resultado sin la Extension Horizontal . La misma cara ha sido seleccionada para cada imagen.
